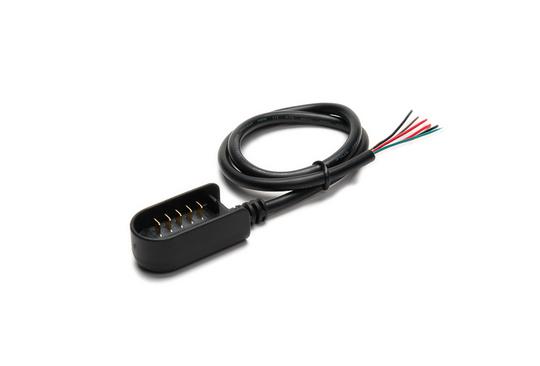

SMBus-Battery-Cable
Extension cable for batteries
- 배터리와 기기간 연결 연장 케이블
- RRC standard battery packs RRC204x 및 RRC205x와사용 적합
더 많은 정보를 찾고 계십니까?
Downloads SMBus-Battery-Cable
SMBus-Battery-Cable
| Connector Pin N° | Wire Color | Wire Gauge | Signal Name |
|---|---|---|---|
| 1 | Black Black | AWG22 AWG22 | Bat - |
| 2 | Brown | AWG24 | SMBus-T |
| 3 | Green | AWG24 | SMBus-D |
| 4 | White | AWG24 | SMBus-C |
| 5 | Red Red | AWG22 AWG22 | Bat + |
